ULN2003A它有什么作用?在現實生活當中有很多人不知道什么是ULN2003A，實際上一開始我也是不清楚的，剛開始接觸這玩意的時就對ULN2003A，上百度一搜才知道原來這是電路中使用到的，那今天我們量能鋰電池廠家來給大家說一下什么是uln2003，uln2003a引腳圖及功能作用。
什么是uln2003

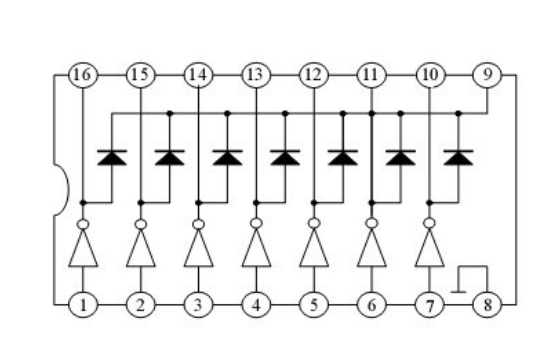

ULN是集成達林頓管IC，內部結構還集成了一個消線圈反電動勢的二極管，適用來驅動繼電器。ULN2003具備電流增益值高、工作標準電壓高、溫度范圍寬、帶負載能力強等特色，適用于各種類型需要高速功率較大的驅動的系統，故此ULN2003當做驅動大電流負載芯片使用。ULN2003有十六個引腳，七個in，七個out，一個GND，一個COM。
uln2003工作原理
ULN2003A是一個7路反向器電路，即當插入端為高電平時ULN2003A輸出端為低電平，當插入端為低電平時ULN2003A輸出端為高電平。由于ULN2003A是集電極開路輸出，為了讓這個二極管起到續流作用，必須將COM引腳(pin9)接在負載的供電電源上，唯有這樣子才可以生成續流回路。同樣也可以當做一些電子元件，如伺服電機的穩壓電路。
ULN2003實際上首要有七個反相器組成，在這當中反相器OC門，也就是集電極開路。
用NpN型三極管解釋集電極開路就是集電極當做輸出，基極當做插入，發射極接地。在這當中集電極在這里對應COM端，可以接VCC，這樣子當基極接低電平時三極管截止集電極輸出高電平;基極接高電平時三極管導通集電極輸出低電平。如此生成了MCU電平反相輸出，但反相不是要點，大電流才是要點。ULN2003的COM端接繼電器的電源正避免電壓擊穿電子元件。ULN2003集電極開路輸出，也只能接受到灌入電流。驅動負載電流最高為500mA，驅動電壓最高為50V。
ULN2003作用
ULN2003是大電流驅動陣列，多用于c51單片機、多功能儀表、pLC、數字量輸出卡等控制電路中。可直接驅動繼電器等負載。插入5VTTL電平，輸出可達500mA/50V。
ULN2003是高耐壓、大電流達林頓陳列，由七個硅NpN達林頓管組成。該電路的特色如下：ULN2003的每一對達林頓都串聯一個2.7K的基極電阻，在5V的工作標準電壓下它能與TTL和CMOS電路直接相連，可以直接處理原先需要標準邏輯緩沖器。
ULN2003是高壓大電流達林頓晶體管陣列產品系列，具備電流增益值高、工作標準電壓高、溫度范圍寬、帶負載能力強等特色，適用于各種類型需要高速功率較大的驅動的系統。
